Шаровой кран с разборным корпусом ITAG Split Body, тип IS-H
Код товара: ITAG Split Body, тип IS-H

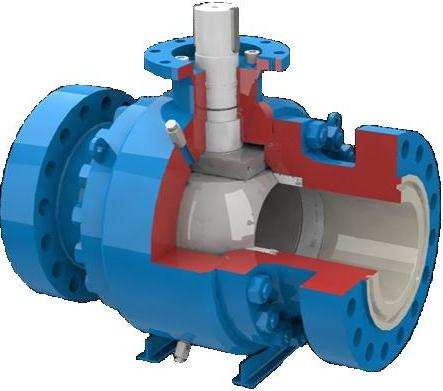

Шаровой кран с разъемным корпусом ITAG типа IS-Н является запорным краном для трубопроводов и иного промышленного применения с повышенными требованиями для суровых условий эксплуатации. Корпус шарового крана типа IS-Н сконструирован из трёх частей и предназначен для широкого спектра жидких и газообразных сред. Все сегменты корпуса и внутренние компоненты изготовлены из кованых материалов. Как стандартная конструкция шаровых кранов для трубопроводов или других промышленных применений, она может быть приспособлена к различным требованиям и предлагает широкий спектр в выборе материалов. Корпус с вертикальным разъемом, состоящий из трех заготовок, может легко разбираться без применения специальных инструментов, что позволяет осуществлять техническое обслуживание и текущий ремонт всех внутренних деталей.
По умолчанию доступны следующие комбинации номинальных диаметров давления:
| Уровни давления |
Номинальные размеры |
| ASME Class 600 / PN 100 |
4 – 48’’ (DN 100 – DN 1200) |
| ASME Class 900 / PN 150 |
4 – 36’’ (DN 100 – DN 900) |
| ASME Class 1500 / PN 250 |
4 – 28’’ (DN 100 – DN 700) |
| ASME Class 2500 / PN 420 |
4 – 16’’ (DN 100 – DN 400) |
Конструктивные особенности
 Фланец или приварной конец
Материал корпуса: углеродистая сталь (другие материалы по запросу)
Материал внутренние части: 13-процентная хромированная сталь (другие материалы по запросу)
Шар закреплен в опорной цапфе
Благодаря подшипникам с покрытием из ПФТЭ, которые не требуют техобслуживания, поворотный момент уменьшен.
Плавающие седла, прижимающиеся к шару за счет эффекта поршня под действием давления среды, обладают самоперепускной способностью, с мягким или металлическим уплотнением. Седла с самоперепускной способностью не допускают появления избыточного давления в корпусе крана.
Управляющая цапфа с системой “Anti-blow out”- («противовыбросная» система)
Предотвращает выброс штока под действием внутреннего давления, а так же при демонтированном верхнем уплотнении штока.
Возможность замены верхних уплотнений штока снаружи (под давлением)
Система «Double Block and Bleed»-(«двойное блокирование и выпуск»)
В обоих положениях шара «открытом» и «закрытом» корпус крана изолирован от рабочего давления на стороне оттока и притока. Эта система позволяет проверить уплотнение крана.
Выпускное отверстие
Позволяет спустить давление из полости корпуса и протестировать систему «double block and bleed».
Антистатическое исполнение
Предотвращает образование статического электричества, что позволяет применять кран во взрывоопасной среде.
Пожарная безопасность, испытание на огнестойкость
Уплотнение седло-корпус, уплотнение цапфы и корпуса обеспечивается за счет графитового уплотнителя. Испытания на огнестойкость проходят в соответствии с международными стандартами.
Дополнительное оборудование
 Привод: ручной, Электрический, гидравлический или пневматический
Ввод герметика на сёдла уплотнения и шток
Система дополнительного уплотнения. В случае повреждения уплотнителя, необходимая уплотнительная масса может быть впрыснута через соответствующие отверстия.
Сёдла с эффектом двустороннего поршня
Металлические уплотнения между частями корпуса
|
