Шаровой кран ITAG Top Entry, тип IT
Код товара: ITAG Top Entry, тип IT

Применение
Шаровые краны Типа IT компании ITAG применяются преимущественно в нефтегазовой промышленности, а также на нефтеперерабатывающих и химических заводах. Запорные шаровые краны обеспечивают высокую надежность и благодаря своей прочной конструкции выдерживают воздействие внешних сил.
Краны для трубопроводов, которые приварены к трубе или доступ, к которым затруднен, не смотря ни на что, должны проходить техническое обслуживание или ремонтироваться на месте.
Благодаря конструкции шаровых кранов Типа IT компании ITAG, становится возможным заменять как уплотнительные элементы, так и шаровую пробку или осуществлять ремонт деталей крана, без извлечения корпуса крана из трубопровода.
У шаровых кранов Типа IT компании ITAG есть много преимуществ перед конкурентами. Все составные части крана, могут скрепляться без специальных инструментов. В проходном отверстии нет зазоров и выступов, и все уплотнительные элементы обладают простой геометрической формой, например «О» образные кольца.
Компания Итаг авторизована использовать марку API на кранах для трубопроводов, т.о материалы, осмотр и размеры соответствуют требованиям API Spec 6 D.
Принцип действия

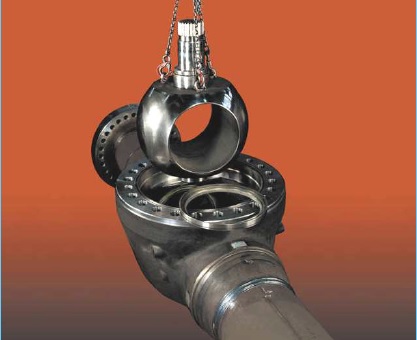

Шар (2) вместе с кольцами седла (3) могут устанавливаться в или извлекаться из цельного корпуса через верхний разъем. В корпусе крана есть отверстие соответствующего диаметра, благодаря которому сборка не требует особых усилий. Крышка (5) прикрепляется к корпусу (1) при помощи 4-секционного кольца (6) и стопорного кольца (7), необходимое уплотнение достигается за счет «О» образного кольца (30).
При сборке, сначала устанавливается два опорных кольца (4) вместе с пружинами (17). Когда шар (2) вставляется и соприкасается с кольцами седла (3), опорные кольца (4) раздвигаются и натягивают пружины (17). Эти пружины обеспечивают уплотняющую силу приблизительно 5 бар в состоянии без сжатия При вращении шара (2), кольца седла (3) опираются на корпус (1).
Опорные кольца (4) уплотнены «О» образными кольцами (27+9) к корпусу (1) и кольцам седла (3). Шар (2) устанавливается на подшипниках (15+16), которые крепятся сверху и снизу. Наружное уплотнение осуществляется «О» образными уплотнительными кольцами (26) на цапфе шара (2). «О» образные уплотнительные кольца (26+30) на крышке и управляющей цапфе дополняются специальными уплотнительными кольцами (31+32) для обеспечения герметичного запора в случае пожара.
Выпускная пробка (10) со встроенным выпускным отверстием предназначена для вентиляции и опорожнения корпуса (1). Шаровые краны приводятся в действие при помощи ручного рычага на кранах с малым условным диаметром и ступенями давления, и при помощи редуктора с маховиком для кранов с большим условным диаметром и высоким давлением. Для работы в автоматическом режиме краны оснащаются электроприводами.
Номинальный диаметр и давление
По умолчанию доступны следующие комбинации номинальных диаметров давления:
Уровни давления |
Номинальные размеры |
ASME Class 600 / PN 100 |
1 – 48’’ (DN 25 – DN 1200) |
ASME Class 900 / PN 150 |
1 – 40’’ (DN 25 – DN 1000) |
ASME Class 1500 / PN 250 |
1 – 30’’ (DN 25 – DN 750) |
ASME Class 2500 / PN 420 |
4 – 12’’ (DN 25 – DN 300) |
Соединение труб
Производственная программа ITAG включает все условные диаметры шаровых кранов API от 1 дюйма до 36 дюймов и ступени давления от ANSI 150 до ANSI 2500. Трубы с фланцевыми соединениями в соответствии со стандартами DIN, API или трубы со сварными соединениями поставляются под заказ.
Конструкция крана адаптирована под чистящие скребки с полнопроходным круглым отверстием или с уменьшенным отверстием.
Материалы
Все материалы соответствуют NACE MR-01-75
Не требует дополнительной смазки
Маловязкая смазка на основе ПФТЭ применяется для подшипников и седел, благодаря этому момент вращения становится прогнозируемым.
Установка в опорной цапфе
Не зависимо от условного диаметра или ступени давления, каждый шаровой кран Типа IT компании ITAG устанавливается в опорные цапфы. Цапфа располагается в стальных подшипниках обработанных смазкой на основе ПФТЭ, для бесперебойной и точной работы. Опорная цапфа шара принимает на себя осевую нагрузку, которая создается из-за давления в трубопроводе, не допуская чрезмерной силы трения, возникающей между шаром и кольцами седла.
Испытания на огнестойкость в соответствии со стандартами.
Шаровые краны Типа IT компании ITAG прошли испытания на огнестойкость и поставляются в соответствии со стандартами API RP 6F, API 6FA, API607 и BS 6755. В случае изменения промышленных стандартов или требования потребителя отличаются от приведенных выше, свяжитесь с представителями ITAG.
“Double block and bleed” Двойная блокировка и выпуск
Как в открытом, так и в закрытом положении, давление на каждой стороне шара отсекается от полости корпуса при помощи колец седла. Корпус может быть опустошен при помощи выпускного отверстия, чтобы выявить, является ли кран, герметичным.

Обозначения
1. Корпус |
10. Выпускная пробка |
22. Винт с 6-гранной головкой
|
2. Шар |
11. Заводская табличка |
25. Резьбовая шпилька
|
3. Кольцо седла |
14. Призматическая шпонка |
26. «О» образное кольцо
|
4. Опорное кольцо |
15. Радиальный подшипник |
27. «О» образное кольцо
|
5. Крышка корпуса |
16. Осевой подшипник |
29. «О» образное кольцо
|
6. Сегментное кольцо |
17. Пружина |
30. «О» образное кольцо
|
7. Стопорное кольцо |
20. Винт с 6-гранной головкой |
31. «О» образное кольцо
|
8. Крышка |
21. Винт с 6-гранной головкой |
32. Огнеупорное уплотнение
|
Приводы
В зависимости от размера шарового крана ITAG, они оснащаются либо ручными рычагами, либо червячными редукторами. Также могут быть установлены электрические, пневматические и гидравлические приводы.
Технические рекомендации
В случае возникновения проблем с выбором исполнения, оснащения или приводов и т.д. наши инженеры всегда в вашем распоряжении
Техническое обслуживание и ремонт
Во время нормальной эксплуатации Шаровых кранов Типа IT компании ITAG, не требуется техническое обслуживание или смазка. Во время сборки, необходимо обработать все детали смазкой на основе ПФТЭ и в дальнейшем не требуется смазывать детали вплоть до следующего ремонта. Прочная конструкция Шарового крана Типа IT компании ITAG позволяет с легкостью осуществлять техническое обслуживание и заменять детали, не извлекая кран из трубопровода, благодаря этой особенности снижено время простоя и затраты на ремонт.
Запасные детали
У Шарового крана Типа IT компании ITAG есть заводской номер, указанный на табличке производителя. При заказе запасных деталей, пожалуйста, укажите этот номер и следующие данные:
Условный диаметр, например 10 дюймов
Условное давление, например ANSI 600
Заводской номер, например 83764
Обозначение запасной детали, например Шар
Количество штук
Для получения дополнительной информации по сборке и обслуживанию Шаровых кранов Типа IT компании ITAG, смотрите Руководство по сборке IN 2-505 часть 1.
|
