Трёхходовой шаровой кран ITAG, тип IT3W

Применение

3-ходовые шаровые краны ITAG применяются на резервуарных станциях, нефтеперерабатывающих или нефтехимических заводах, где в системе необходимо изменять направление потока из одного трубопровода в другой. В зависимости от положения шаровой пробки происходит либо отвод потока, либо его полное перекрытие.

Благодаря специальному исполнению шаровой пробки, все 3-ходовые шаровые краны Итаг адаптированы под чистящие-скребки, и, таким образом, могут применяться как отводное устройство для сферических, гибких и коротких цилиндрических скребков (макс. длина 1,4D).

Исполнение

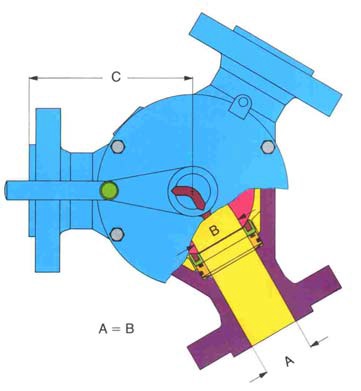

Все 3-ходовые шаровые краны ITAG являются кранами с доступом сверху, что позволяет осуществлять техобслуживание внутри трубопровода. Можно заменять шар и сёдла, а также кольца-О (круглые уплотнительные кольца), не извлекая кран из трубопровода. Производственная программа компании ITAG для 3-ходовых шаровых кранов представляет все размеры API, начиная от 2 дюймов и до 24 дюймов, с давлением ANSI от 150 до 1500. Концевые соединения являются как фланцевыми в соответствии со стандартами ANSI или DIN, так и сварными.

Принцип действия

Управляется рычагом, червячным редуктором или электроприводом, работает в трех положениях:
Положение 1:
Подводящая линия А закрыта, отводящие линии В и С подсоединены.
Положение 2:
Подводящая линия А и отводящая линия С подсоединены, отводящая линия В закрыта.
Положение 3:
Подводящая линия А и отводящая линия В подсоединены, отводящая линия С закрыта.

Материал

Для изготовления используются материалы в соответствии с Требованиями API spec 6D и NACE MR-01-75. Применение специальных материалов возможно по запросу.

Техобслуживание

3-ходовые шаровые краны компании ITAG не требуют техобслуживания, так как все составные детали были обработаны специальной смазкой на основе ПФТЭ при окончательной сборке в нашем цехе.

Благодаря исполнению корпуса с доступом сверху, осуществлять замену шара, колец седла или круглых уплотнительных колец (колец-О) становится проще.

Приводы, дополнительные приспособления, техническая поддержка.

В зависимости от размера 3-ходовые шаровые краны ITAG могут быть оснащены как рычагом, так и червячным редуктором. Также могут быть установлены электрические, пневматические или гидравлические приводы любых производителей. Не смотря на то, что исполнение конструкции позволяет шару вращаться на 360­, для каждого положения требуется поворот на 120­, по запросу заказчика кран может быть оснащен ограничителем, который будет ограничивать шар при повороте больше чем на 120.

Дополнительные приспособления

Прямые и коленчатые патрубки предоставляются по заказу.

Техническая поддержка

В случае возникновения затруднений при выборе исполнения, оснащения или привода, вы можете связаться с нашими специалистами.
