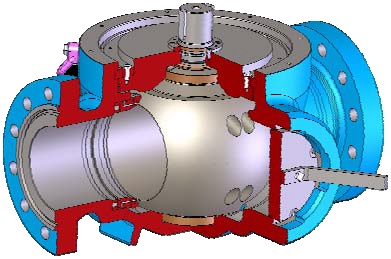

Байпасный чистяще-скребковый кран ITAG, тип PB так же предназначен для запуска и приема чистящих снарядов, но в отличие от стандартного крана, в шаре байпасного чистяще-скребкового крана предусмотрены обводные каналы. Тем самым этот кран предназначен для процессов, где необходим непрерывный поток продукта.

Таким образом, сохраняется около 25% потока при положении шара в позиции запуска или приема.



                              Кран в открытом положении                    Кран в закрытом положении

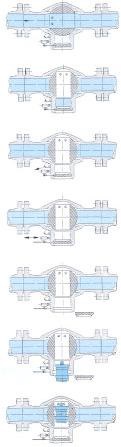

Процедура запуска скребка

Чистяще-скребковый кран может применяться как стандартный запорный кран в трубопроводе.

Повернуть шар крана на 90° - привести его в полностью закрытое положение. Проходное отверстие шара теперь находится перпендикулярно оси трубопровода. Блокирующие валики расположены на выходе отверстия напротив пускового отверстия.

Открыть спускной клапан, расположенный у основания корпуса крана, чтобы полностью сбросить давление в корпусе. Если рабочая субстанция опасна для окружающей среды, спускной клапан должен быть подсоединен к факельной системе.

Дополнительный вентиляционный клапан соединен с предохранительным штыковым затвором крышки ловушки. Т.о отверстие может выть открыто только после открытия вентиляционного клапана. Такой затвор является гарантией безопасности при открытии ловушки, ввиду того, что затвор не откроется, пока в корпусе полностью не снизится давление.

Поверните крышку ловушки влево с помощью рычага или маховика. Ловушка чистяще-скребкового крана может быть открыта (стрелка на крышки ловушки указывает на нижнюю точку на муфте отверстия корпуса).

Вставьте скребок в ловушку тыльной стороной до упора в блокирующие валики.

Вставьте крышку ловушки. Закройте ее, поворачивая вправо. Закройте спускной и вентиляционный клапан. Штыковой затвор одновременно закроется и надежно заблокирует крышку.
Поверните шар на 90° -приведите его в полностью открытое положение. Ось отверстия шара теперь совпадает с осью трубопровода, блокирующие валики расположены в конце напротив участка трубопровода, через который скребок будет выталкиваться из крана в трубопровод давлением потока, создаваемым рабочей средой.

Процедура приема скребка

Скребок прибывает в узел приема.

Повернуть шар крана на 90° - привести его в полностью закрытое положение. Открыть спускной клапан, расположенный у основания корпуса крана. Открыть предохранительный вентиляционный клапан с затвором.

Поверните крышку ловушки влево, чтобы открыть ловушку. Выньте скребок.

Поверхность уплотнения должна быть очищена, крышка ловушки закрыта, поворачивайте ее вправо. Предохранительный вентиляционный клапан с затвором закрыт. Закройте спускной клапан.

Шар крана приведен в открытое положение. Чистяще-скребковый кран функционирует как стандартный запорный кран
