Armafix AF - Подвесы для труб и воздуховодов в установках холодильной техники и кондиционирования воздуха для предотвращения образования конденсата в точках крепления.
Код товара: Armafix AF

Подвес для труб и воздуховодов в установках холодильной техники и кондиционирования воздуха для предотвращения образования конденсата в точках крепления. Единая деталь, с двумя вставками из пенополиуретана и самоклеящимся швом. Все размеры соответствуют параметрам трубной и листовой изоляции AF/Armaflex.
Вид материала Пенополиуретановые опорные вставки, впрессованные и вклеенные в материал AF/Armaflex. Внешний кожух трубной опоры, изготовленный из окрашенного алюминиевого за щитного покрытия толщиной 0,8 мм, служит также паронепроницаемым барьером дляпенополиуретановых опорных вставок.
Цвет темно-серый
Специальная информация по материалу. Следы силикона могут быть обнаружены на защитной бумаге/фольге, используемой для защиты самоклеющихся швов. Снаружи подвесы могут быть покрыты другими материалами – из нержавеющей стали, обычным алюминиевым покрытием и т.п. Для подробной информации обращайтесь в наш центр обслуживания клиентов.
Применение Подвесы для труб предназначены для применения в системах охлаждения и кондиционирования, как правило, вместе с изоляцией AF/Armafex (согласно DIN 4140).
Примечания При использовании в установках с изменяющейся температурой, градиент температур может привести к тепловому расширению изоляции, это следует учитывать в общей системе изоляции.
.jpg)
Теплоизоляция опор и подвесов трубопроводов
При монтаже трубопроводов или оборудования с уже установленной изоляцией, является недопустимым их крепление с помощью хомутов, если хомуты устанавливаются поверх изделий Armaflex со сжатием изоляции в результате затяжки гаек хомутов. В результате такого монтажа из-за снижения толщины изоляции под хомутами образуются тепловые мостики.
Также не рекомендуется монтировать трубопроводы с помощью обычных хомутов, т.к. в дальнейшем при монтаже изоляционных изделий Armaflex придётся монтировать изоляцию вплотную к хомутам, а в месте расположения хомутов останутся тепловые мостики.
Для того, чтобы избежать образования термических мостиков в местах крепления трубопроводов (например, в местах подвесных опор) рекомендуется применять теплоизолированные подвесы Armafix.

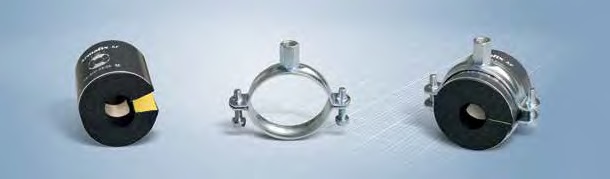

Подвесы Armafix позволяют ликвидировать тепловые мостики за счет встроенных теплоизоляционных вставок. Поверх подвесов устанавливают хомуты крепежными диаметрами, соответствующими внешним диаметрам подвесов Armafix.
Следует отметить, что подвесы Armafix наиболее удобно монтировать одновременно с трубами, в процессе монтажа трубопроводов. Подробности установки подвесов Armafix приведены в «Инструкции по монтажу изоляции Armaflex».
При проектировании тепловой изоляции с применением подвесов Armafix, их толщина принимается в соответствии с толщиной теплоизоляции, рассчитанной для трубопроводов, для которых будут использоваться подвесы.
Планировать расположение и количество подвесов Armafix следует, исходя из рекомендаций по максимальным расстояниям между подвесами, которые указаны в «Каталоге продукции Armacell», в таблице номенклатуры подвесов Armafix.
В случае, если система трубопроводов уже смонтирована и применить подвесы Armafix для ликвидации термических мостиков в системе невозможно, в качестве альтернативы существует способ установки теплоизоляции на опоры, при котором хомут или иной крепеж устанавливается непосредственно на трубу, а затем поверх хомута устанавливается один или несколько слоев теплоизоляции с нахлёстом поверх изоляции трубы с обеих сторон хомута. Более подробно этот метод описан в «Инструкции по монтажу изоляции Armaflex» (стр. 29-30).

Места подвешивания труб являются слабым местом установленной теплоизоляции. Если трубопровод не оградить термически от места его крепления, возникают "мостики холода" (с точки зрения физики, правильнее будет назвать «тепловые мосты»), что может привести к образованию конденсата. Это, с одной стороны, ведет к повышенным потерям энергии, а, с другой - к риску возникновения коррозии и больших косвенных убытков. Для того, чтобы предотвратить "мостики холода", следует избегать прямого присоединения трубопровода к его креплению.
Благодаря использованию подвесов Armafix, в критической зоне крепления холодных трубопроводов обеспечивается герметичная и надежная изоляционная система. Подвес состоит из AF/Armaflex, в который вставляются сегменты из вспененного полиуретана/пенополиизоцианурата (PUR/PIR), не содержащего фторхлоруглерода. Они принимают на себя нагрузку и гарантируют термическое отделение. Armaflex является закрытопористым изоляционным материалом с высоким сопротивлением диффузии водяного пара (значение μ) и имеет встроенную пароизоляцию. Конструкция подвеса Armafix запатентована (EP 0 503 566).
Подвес Armafix – экономное решение!
Как показали недавно проведенные сравнительные расчеты, подвесы Armafix не только обеспечивают наивысшую степень безопасности, но и их установка происходит проще, аккуратнее и быстрее по сравнению с другими имеющимися в продаже хомутами и подвесами. В то время как при установке стандартных хомутов в местах крепления труб они используются в двойном количестве и покрываются материалом Armaflex, Armafix просто устанавливается монтажником на трубу, и его края соединяются при помощи самоклеящегося крепления без дополнительного склеивания. Толщина изоляционного слоя подвеса, конечно, согласована с различными диаметрами гибких трубок AF/Armaflex, и гибкая трубка вместе с подвесом после их установки образуют единое целое.
По сравнению с другими держателями труб, используя Armafix, можно сэкономить материал, время и деньги.
|
